在用CAD画图的时候，图纸在电脑上看着还挺清爽，可一打印出来却发现线条又粗又黑，不仅不好看，还容易让人看不清图纸细节。这个问题其实挺常见的，今天就来跟大家分享CAD打印出来线条很粗的解决方法。
一、先检查线宽设置
CAD打印线条粗，很大可能就是“线宽”设置出了问题。
操作方法：
打开CAD图纸后，按 Ctrl + P 或点击打印图标；

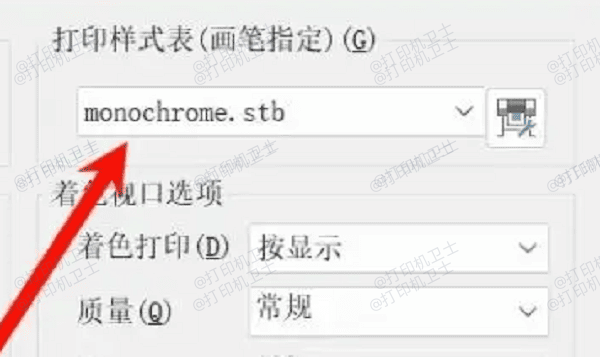

弹出打印对话框后，找到“打印样式表（.ctb）”；
选择你正在用的样式，比如 monochrome.ctb；
点旁边的“编辑”按钮，看看是不是线宽被设得太粗；
把一些线宽改成 0.1mm、0.2mm 这样细一点的；
保存后再打印，看看线条是不是变细了？
小贴士：常用的CTB文件建议自己备一份，命名如“清晰打印.ctb”，避免每次都改。
二、确认图层线宽是否设置过大
有时候并不是打印样式的问题，而是你在画图时，图层线宽本身就设得太粗了。
操作方法：

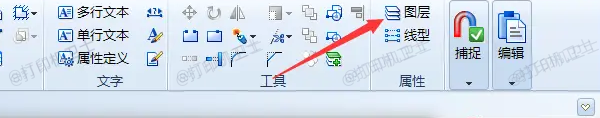

在图层管理器中，查看每个图层的“线宽”；
如果发现某些图层设置的是 0.5mm以上，那打印出来当然粗；
把这些图层的线宽调成 默认（default） 或者改成 0.15mm左右，再试试看。
三、打印时启用“使用对象线宽”选项
CAD打印的时候，有个关键设置很多人没注意。
操作方法：
打印时，在“打印对话框”中；
找到“使用对象线宽”这个勾选框；
如果你想打印的线都细一些，可以取消勾选；
这样无论图层设置多粗，打印时都会按默认线宽来。
四、预览一定要看
每次打印前，要先看一下“预览”。预览能让你提前看到线条粗细效果，不满意就不要直接打印，先回去改样式或线宽，能省不少纸和墨。

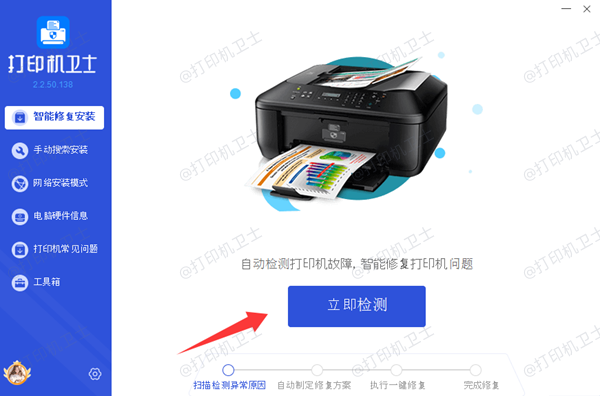

cad打印出来线条很粗的问题，按照以上方法，能够帮助你逐步排查并顺利搞定。如果有遇到打印机连接、共享、报错等问题，可以下载“打印机卫士”进行立即检测，只需要一步便可修复问题，提高大家工作和打印机使用效率。
